国土资源部、国家测绘局近期发布通知要求各地在2018年7月1日起全面启用国家2000坐标系,停止使用其他坐标系,并明确提出具体任务:1、完成存量数据转换;2、推广使用2000国家大地坐标系;3、开展过渡期实时数据转换。

面对这一任务,对于拥有大量4D数据产品的测绘单位,具有相当大的挑战,主要体现在几个方面:1、时间紧、任务重,如果没有很好的自动化处理机制和程序,那将花费大量的人力;2、坐标转换参数是保密的,在处理过程中,需要有保密机制,使得任务既能高效完成,还要确保参数保密;3、对于空间数据的精度和符号化等专业问题,需要有好的技术手段,保证这些专业的技术问题不影响数据的处理,也减少人工的干预。4、数据类型多,每种数据所采用的技术手段有差异,这样影响数据处理的进度。面对这些问题,需要批量化、自动化的数据转换工具,应对多源数据的坐标转换,并保证转换前后数据的精度无损。

大部分GIS软件中的坐标转换功能无法满足上述要求,定制开发的方式效率低、维护成本高,而且还需要大量人工干预。因此,我们基于全球领先的空间数据整合平台——FME,提出一套多尺度多源空间数据成果自动批量化坐标转换的解决方案,通过FME零编码、多源数据格式支持、数据处理转换器库、丰富的坐标转换模型、自定义坐标系接口、多引擎并行处理的特点,实现多尺度多源空间数据坐标转换过程的流程化、自动化、批量化。



FME坐标转换的能力


多源数据格式支持

支持370+空间/非空间数据格式,包括CAD、GIS、3D、栅格(卫片和航片)、空间数据库、点云等多种数据类型。

数据处理转换器库

提供400+数据处理转换器对数据进行几何、属性、坐标转换方面的处理。提供多种类型的坐标转换器:重投影(Reprojector)、仿射变换(AffineWarper)、四参数变换(Affine)、橡皮变换(RubberSheeter),零代码完成坐标转换。

丰富的坐标转换模型

提供布尔莎、莫洛金斯基、四参数、六参数、七参数、网格插值等多种坐标转换模型,满足不同尺度、不同范围数据坐标转换的需要。

自定义坐标系接口

支持自定义坐标系,共享自定义坐标系。

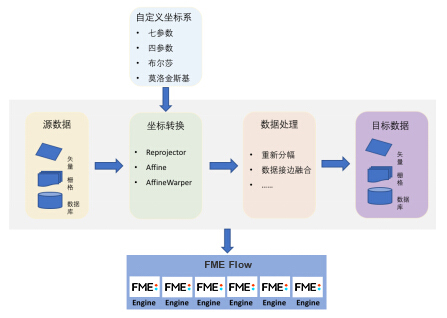

FME坐标转换流程设计


使用转换参数自定义坐标系。

读取源数据,根据需要选择对应的坐标转换转换器完成坐标转换。

使用其他的转换器,对数据完成其他的数据处理工作。

发布为FME 服务,通过多引擎并行处理,提高海量空间数据运算能力。



FME坐标转换方案特色

自动化数据预处理

根据需要可以定制数据接边检查流程,自动化完成数据质检,节省大量的人力。为坐标转换后重新分幅、接边融合等处理提供数据基础。

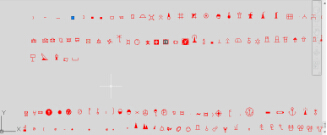

符号库无缝转换

通过符号模板文件,确保坐标转换前后数据符号库的一致性。


一个平台,多种模型,海量数据,并行处理。

零代码:无需编码解决多源数据坐标转换、数据处理等问题。

多模型:灵活选择需要的坐标转换模型,自定义数据处理流程。

安全性:坐标转换参数可封装,确保参数的保密性。

可靠性:基于语义转换原理,确保转换前后数据几何精度和属性无损。

高效率:多引擎并行处理,提高海量数据处理效率,运算能力通过引擎数量进行伸缩。



案例展示

武汉市于2016年7月全面启用武汉市2000坐标系(WH2000)。为保证城市建设和管理工作的可持续发展,保持测绘成果使用的延续性,避免重复投资、重复测绘,必须将已有测绘成果由现行坐标系转换至武汉2000坐标系,建立一套完整的基于武汉2000坐标系的基础测绘数据成果,为武汉2000坐标系的顺利推广与应用提供基础保障。



数据概况


数据格式:AutoCAD Map3D DWG

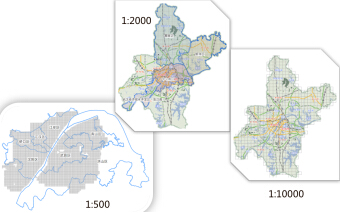

比例尺:1:500,1:2000,1:10000

源坐标系:北京54

图幅数:

1:500:10889幅

1:2000:5579幅

1:10000:629幅

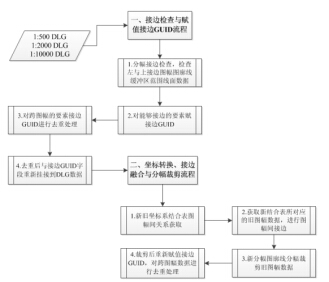

总体技术流程




数据接边检查

坐标转换与分幅裁剪

自定义坐标系

定义WH2000坐标系(向坐标系统文件LocalCoordSysDefs.fme和MyCoordSysDefs.fme中添加WH2000坐标系的相关定义描述)。

HGPANXM)(7F9~XW8UI$3F7W.jpg   BB(E_KW5R}$U26GX~LHZID6.jpg

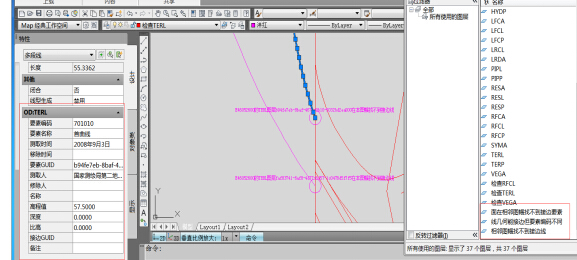

FME接边检查

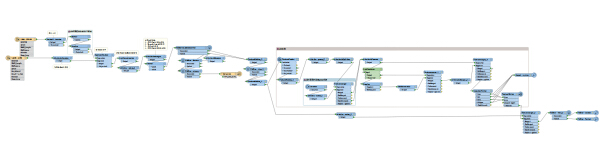

FME坐标转换和数据处理流程

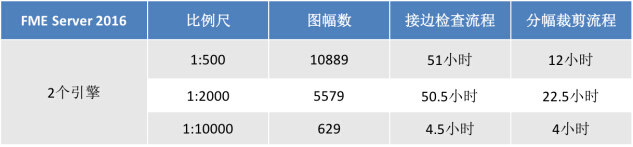

运行效率


数据质检和数据分幅裁剪过程,全自动化、批量化处理,极大提高了生产效率。



精度评价

1、转换前后数据图层、要素一致;

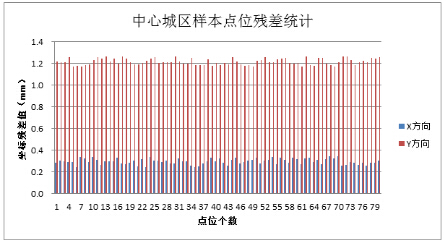

2、转换前后平面位置残差满足精度要求;


基于FME的坐标转换解决方案具有数据处理自动化程度高、批处理能力强、人工干预少,大大提高数据处理效率;在涉密参数有效封装的前提下,能够实现海量数据多引擎并发处理,成果准确、转换无损。
